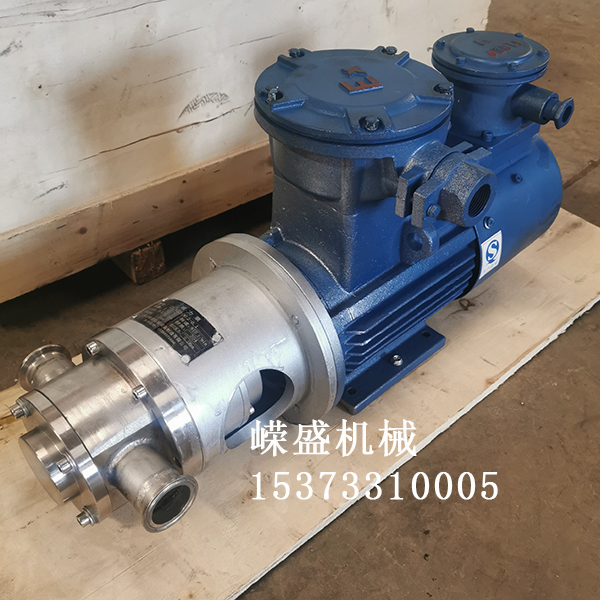

1.1 型磁力驱动滑片泵的结构特点

2.密封措施

2.1 泵技术特点

2.1.1根据输送介质氯乙烷的特性，选泵为磁力驱动滑片泵，无机械密封装置，及额外管路，泵实现完全无泄漏
2.1.2磁转子
磁铁采用镶嵌式胶结包封固定，磁性材料选用高磁效的钐钴SmCo2：11。泵壳与叶轮口环之间的间隙比传动磁铁与隔离套之间的间隙小。磁力传动器能在安装最大直径叶轮时传递所需扭矩。磁力耦合器在规定的环境条件下适用于户外启动和连续操作，不得出现环境腐蚀、退耦或退磁现象。
2.1.3滑片采用PEEK添加碳纤维保证耐磨的同时又兼顾了防爆需要的静电导出。
2.1.4泵的前后滑动轴承
泵的内置滑动轴承是磁力泵的关键零件，其主要靠输送介质来润滑，因此滑动轴承选用高纯度（SiC含量大于98.5％，游离硅含量小于1%）、高耐磨性的碳化硅材料，其强度高，耐磨、耐蚀、耐冲击，自润滑性能好。采用径向轴承加平面推力轴承的组合结构，既承担径向力和残余轴向力，采用大厚度、强推力结构。
